V벨트의 종류와 품번

V벨트의 종류와 품번을 읽는 방법

벨트는 주로 전동 장치에 사용되고 동력을 전달하는 역할을 하는데요. 자동차나 공업기계 등에도 널리 사용되고 있습니다. 소음이 적고, 가벼우며 가격이 낮은 것이 특징인데, 그 중에 V 벨트라는 종류가 있습니다. 이번에는 V벨트의 종류별 특징과 길이의 측정 방법을 소개하겠습니다.

[미쯔보시]일반브이벨트 (K형) - 나비엠알오 검색▲

V벨트란?

V 벨트는, 동력 전달의 수단으로서 사용되는 벨트 중에서도 특히 널리 보급되어 있는, V형의 단면 형상의 벨트입니다. 자동차나 스쿠터, 농업기계, 세탁기 등, 경부하에서 고부하 전동까지 다양한 공업기계에 사용되고 있지요. 벨트는 소리가 조용하고 가벼우며, 비용면에서도 저렴하기 때문에, 이전부터 널리 사용되어 왔습니다.

벨트의 외주측이 넓고, 내주측이 좁은 구조를 하고 있어, 사다리꼴을 거꾸로 한 것 같은 V자 형상을 하고 있어요. 일반적인 평벨트에 비해 마찰력이 높고, 미끄럼이 적으며 큰 전달력을 가지고 있는 것이 특징입니다. 산업용 기계에의 유연성이 높고 직행하는 축에 동시에 사용할 수 있습니다. 또한 벨트가 얇을수록 구부리기 쉬워요.

소재에는 천이 쓰이는 경우도 있지만, 현재의 주류는 고무나 나일론 소재입니다. 고무 소재의 벨트는 소음은 적지만 고온에는 적합하지 않으므로 용도에 맞게 사용해야 합니다.

V벨트의 종류와 품번을 읽는 방법 (미쯔보시 벨트, 반도 벨트)

V벨트의 형태는 K형, M형, A형, B형, C형, D형의 6종류로 나뉘고, 세폭 V벨트는 3V형・5V형・8V형의 3종류가 있습니다. V벨트의 타입은 각각 벨트의 상부 폭과 벨트의 높이가 정해져 있으며 치수는 메이커 공통입니다.


벨트 품번의 읽는 방법은, 만약 A40이라는 품번이면 유효 피치 둘레 길이: 40 인치(101.6 cm)가 됩니다. A는 벨트의 형태를, 40은 호칭 번호를 나타내고, 벨트의 유효 피치 둘레 길이를 인치 단위로 나타낸 것입니다.



V벨트(스탠다드 레드)

	(mm)	K형	M형	A형	B형	C형	D형
미쯔보시벨트	벨트위폭	7.5	10.0	12.5	16.5	22.0	31.7
	벨트높이	6.0	5.5	9.0	11.0	14.0	19.5
반도화학	벨트위폭	8.0	10.0	12.7	16.7	22.2	31.7
	벨트높이	6.0	5.5	8.0	10.3	13.5	19.0

세폭 V벨트

	(mm)	3V형	5V형
미쯔보시벨트	벨트위폭	9.5	16.0
	벨트높이	8.0	13.5
반도화학	벨트위폭	9.5	16.5
	벨트높이	8.0	13.5

V 벨트의 길이를 측정하는 방법

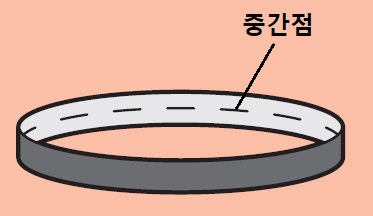

벨트의 길이를 측정하는 방법은 벨트 내주의 중간점을 따라 측정합니다.





V벨트의 길이를 구하는 계산식은, 「벨트의 유효 길이=축간 거리×2+π×V홈 풀리 피치 지름」입니다. 단, M형의 경우에만 외주로 측정이 되며 벨트의 길이는 메이커 공통입니다.

정리

V벨트에는 종류가 다수 있으므로 장착하는 장소에 맞게 적절한 사이즈와 성능의 제품을 선택합시다.
