푸쉬풀 게이지(포스게이지) 종류 / 사용법

푸쉬풀 게이지란?

여러분들 주변에서도 쉽게 푸쉬식의 버튼이나 병따개와 같은 "미는 힘", "당기는 힘"은 일상적으로 볼 수 있을 거라고 생각해요.

실제로 예전에는 물건을 만들때 "버튼을 누르는 힘"등의 미세 조정은 보통 손의 감각으로 설정되어 있었습니다.

그러나 푸시풀 게이지로 그 힘의 수치화가 가능해져서, 제품에 따라 편차가없는 안정된 생산이 가능하게 된 것입니다!

 이러한 힘을 측정하는 푸시풀 게이지는 물건을 만드는의 현장에는 빠뜨릴 수없는 아이템입니다.

그렇다면 구체적으로 어떻게 사용할까요?





푸시풀 게이지란?

"미는 힘" ,"당기는 힘"등, 대상에 걸리는 힘을 측정하는 도구입니다.



압축 강도와 인장 강도를 측정하는 시험 및 하중 측정 등에 사용하는 측정기로,



'푸시 풀 게이지' '푸시 풀 스케일'이라고 부르기도합니다.



또한 부속장치를 교체하고 박리 력(剥離力) 및 접착력, 마찰력 등 다양한 능력을 측정 할 수 있습니다.



수치의 단위는 "N (뉴턴)"입니다. 눈금을 읽는 아날로그 타입과 PC에 연결할 수있는 디지털 타입 등이 있습니다.



아날로그 타입









 디지털 타입



푸시풀 게이지 사용법

푸시풀 게이지는 손에 들거나 측정 스탠드에 설치하여 사용합니다.



구체적인 사용법을 장면별로 살펴 보겠습니다.

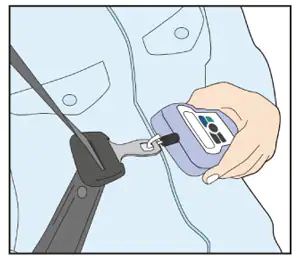

*안전 벨트나 당김 탭의 "끄는 힘"을 측정   선단의 측정축을 대상으로 구부리고 그대로 당겨 눈금을 읽습니다

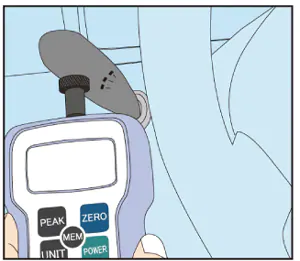

*레버나 버튼의 "미는 힘"의 측정 선단 측정 축에서 대상을 눌러 눈금을 읽습니다.



*스프링 압축이나 인장 시험   측정 스탠드에 푸시풀 게이지를 설치,  속도 및 방향을 통일하여 누르거나  끄는 등의 작업을 기계에 의해 대상에 추가합니다.



*압착 단자의 강도 측정 시험용 스탠드에 와이어와 와이어를  고정시킨 푸시풀 게이지를 설정합니다.  수동 레버를 당겨 와이어에 힘을 가하여 인장 강도 기준을 충족하고 있는지 확인합니다.
