인두기의 사용법

인두기의 사용 방법

인두기는 펜촉 같은 모양의 금속 끝 부분에 플라스틱 손잡이가 달린 공구로 전자기기 제작에 빠질 수 없는 필수 도구예요. 제품의 완성도를 높이기 위해서라도 납땜 인두기의 올바른 사용법을 알아두도록 해요.

[하코] 세라믹 인두기 (N980 PRESTO)

[하코]세라믹 무연 온도 조절형 인두기 (FX-888D)

납땜은 매우 섬세한 작업이면서 제품의 기능을 크게 좌우하는 중요한 공정이에요. 능숙해질 때까지 여러 번 연습을 하도록 합시다.

인두기의 역할

인두기의 역할은 전자 제품의 납땜을 하는 것이에요. 납땜이란 기판에 섬세한 부품을 장착하는 작업을 이르는데요. 인두기의 끝 부분을 전기에 의해 가열하고, 거기에 땜납을 접촉시켜 납땜을 녹이면서 실시합니다. 아주 세심한 작업이며, 땜납의 형성된 모양이나 작업 온도 등에 의해 제품의 성능이 크게 좌우되기 때문에 숙련된 기술이 필요해요.

땜납

납은 납땜에 사용하는 막대 모양 또는 철사 모양의 금속이에요.

[LT소재]실납 (무연/ HSE-04)

대부분이 납과 주석의 합금으로 되어 있지만, 요즘은 환경 보호를 위해 납을 포함하지 않는 무연 솔더가 주류가 되어가는 추세예요. 또한 녹은 땜납의 유동성을 높이는 성분을 포함한 플럭스가 들어간 땜납도 다루기가 쉬워서 인기가 있어요.





플럭스

[신생금속]플럭스 (동용)

녹은 땜납은 표면 장력의 작용에 의해 동그란 형태로 되기 때문에 유동성이 나빠져서, 납땜을 하기가 어려워지는 경우가 있어요. 이 표면 장력을 약하게 해주는 물질이 플럭스입니다. 플럭스를 사용함으로써 솔더의 유동성을 높여 납땜을 용이하게 해 줘요.





솔더 위크

[하코]솔더윅

납땜을 할 때, 너무 많이 붙은 땜납을 빨아들여 제거하기 위한 코드입니다.

인두기 사용법

납땜은 전자 기기 제작의 기본 중의 기본입니다. 이번에는 기초적인 납땜의 순서에 대해 알아봅시다.

준비

납, 인두대, 스펀지, 플럭스, 위크를 준비합니다. 각 아이템의 배치는, 작업 중에 인두기의 코드의 움직임을 방해하지 않도록 놓아주세요. 기판에 부품의 다리를 꽂은 후에, 큰 부품이 있는 경우는 가능한 한 테이프로 고정을 해두면 좋을 거예요. 기판 자체를 작업대에 고정해 두면 작업할 때 기판이 움직여서 납땜이 어긋나거나 하는 일이 없어 편리하지요.
스펀지는 물을 묻혀 두고, 마지막으로 기판에 납땜을 하고 싶은 부분과 그 주위에 플럭스를 도포해요. 여기까지 준비가 되면, 인두기의 스위치를 넣고 끝부분을 2~3분 가열합니다.



인두기 팁의 청소

가열된 인두기의 팁이 검게 변해 있는 경우, 산화물이 부착된 상태이므로 납을 잘 녹일 수가 없어요. 인두 팁을 스펀지에 문질러서, 검게 변한 부분을 청소해주세요.



납땜

가열된 인두가 은색으로 되면 납땜 작업에 들어갑니다.
먼저 부품의 다리와 랜드 (기판의 납땜을 하기 위한 은색의 범위)에 인두 끝을 대고 5 초 정도 뜨겁게 달궈줘요. 다음으로 인두와 랜드가 접하고 있는 부분에 납의 끝을 대면서 눌러줍니다. 그러면 바로 납이 녹기 시작하기 때문에 인두 끝을 약간 흔들어 랜드 전체에 납이 흐르도록 만들어요. 녹은 납이 충분히 퍼져서 다소 솟아오른 상태가 되면 남은 납을 떼어주세요.
연결 부위에 적당량의 납이 올라가서 랜드에 알맞게 퍼졌다면 인두기를 빠르게 떼어내요. 이때 빠르게 인두를 분리하는 이유는, 떼어 내는 속도가 느리면 납땜한 면이 뿔 모양으로 솟아오르기 때문에 이를 방지하기 위함이에요.



후처리

납이 완전히 냉각될 때까지 기다린 후에, 여분의 다리를 잘라주세요. 다리는 뿌리까지 자를 필요는 없고, 납땜한 부분에서 2 ~ 3mm 튀어나온 상태가 좋아요.



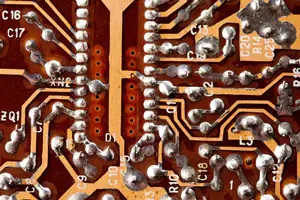

납땜 성공과 실패

납땜의 마감이 잘 되었는지 아닌지는 어느 정도 외형으로 확인할 수 있어요. 성공한 납땜은 랜드 전체를 알맞게 납이 덮고 있고, 적당히 봉긋하게 솟아올라 있으며 광택이 있는 걸 알 수 있지요.

한편, 랜드에서 납이 벗어나 있는 것, 납땜이 부족해 랜드 전체를 덮고 있지 않은 것, 열을 과하게 가해서 납의 표면에 광택이 없어지고 거칠거칠해진 것 등은 실패한 납땜이며, 제품 불량의 원인이 됩니다.
